Блок управления BAC-B для ИТП

Блок управления BAC-B выпускается в соответствии с действующими Российскими нормами и стандартами.

Характеристика оборудования

Блоки управления BAC-B  – это комплексные системы КИП и автоматики, предназначенные для автоном­ного регулирования, защиты и управления оборудования Индивидуального теплового пункта.

Блоки управления BAC-B  обеспечивают высокую точность и стабильность параметров, безопасность обо­рудования, а также современные функции.

Удаленное управление при помощи PC – конфигурация для интеграции в IT инфраструктуру.  Стандартно доступные протоколы  Modbus®, BACnet™, TCP/IP,  Исходя из этого, блоки управления BAC-B могут быть легко интегрированы в системы управления, состоящие из устройств, изготовленных другими производителями, и обмениваться с ними информацией, так же могут информировать уполномоченных лиц о событиях в системе управления посредством SMS-сообщений.

Локальное управление в зависимости от требований к эксплуатации и техническому обслуживанию, может быть оформлено в виде:  переключателей, кнопок и резистивных поворотных задатчиков, светосигнальной аппаратуры на передней части корпуса .   Для квалифицированных лиц управление непосредственно с головного ПЛК (контроллера) или выносного дисплея.

Опционально шкаф может быть оборудован визуализацией: наличия напряжения, работа, авария ,сезон и т.п..

Опционально стальные модели шкафов могут быть оборудованы дополнительными устройствами, создающими микроклимат.

Оболочка или корпус

Степень защиты: до IP65, IK10

Материал: корпус и дверь: листовая сталь 1,5 мм..

Поверхность: структурное порошковое напыление, (опционально дверь с закаленным стеклом 4,0 мм)

Уплотнение двери и панель кабельного ввода вспененный полиуретан

Замок язычковый с двойной бородкой или штанговая система (в зависимости от типоразмера). Петля: угол открывания до 180 градусов

Спец исполнение: Материал корпуса коррозионно-стойкая листовая сталь AISI 304 1,2–1,5 мм..

или пластиковым

– Степень защиты до IP65. – Класс электроизоляции 2.– Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 650 градусов С проволокой (испытание по ГОСТ 27483 МЭК 60 695-2-1. – Рабочие температуры от –25 до +60 градусов С. Щиты изготавливаются согласно стандарта ГОСТ Р 50827 МЭК 670.

Контроллер или головной ПЛК  CAREL c.pCOmini

Модули расширения CAREL

c.pCOMini – это электронный программируемый контроллер, выпускаемый компанией Carel для систем вентиляции, отопления, охлаждения и кондиционирования воздуха. Контроллер поддерживает множество вариантов настройки, поэтому подходит для управления любой системой с учетом конкретных требований. Платное программное обеспечение c.suite, разработанное компанией Carel для своих программируемых контроллеров, предусматривает возможность гибкой настройки и создания программ управления под индивидуальные задачи. Контроллер c.pCOMini предусматривает возможность конфигурирования входов и выходов, поддерживает терминалы семейства GD1 и может обмениваться данными с другими устройствами по трем последовательным портам, портам CANbus и Ethernet

Графические терминалы pGD

созданы компанией CAREL для контроллеров pCO sistema и представляют собой инновационные терминалы с жидкокристаллическими дисплеями, предусматривающие большую универсальность и возможности индивидуальной настройки. В процессе разработки данных терминалов специалисты компании CAREL особое внимание уделили простоте настройки и функциональности, сохранив при этом привлекательный внешний вид корпуса. Дисплей имеет 120x32 пикселей. Терминалы pGD1 выпускаются с зеленой или белой подсветкой дисплея.

Условия эксплуатации От -20 до +60 °C при 90% относительной влажности без конденсации.



Электрощитовые комплектующие

Надежных производителей с мировым именем. Промышленные серии.

Для понижения напряжения используются высококачественные трансформаторы, с защитой первичной и вторичной обмоток.

Автоматические выключатели на выбор:

Schneider Electric Серия  iC60N отключающая способность 6 кА Icu в соответствии с EN/IEC 60947-2 — 440 V переменный ток 50/60 Гц

CINT промышленный Китай Серия NB1 .  отключающая способность 6 кА  ГОСТ Р50345 (МЭК 60898-1)

Коммутация промежуточных цепей Реле Shenler

Коммутация силовая   Schneider Electric  Серия  iCT IEC/EN

CINT промышленный Китай Серия NC1  ГОСТ Р50030.4.1

Пружинные или винтовые клеммы на выбор

Монтажные провода Россия  ГОСТ EAC

Современная надежная маркировка проводников и компонентов.

Полный комплект сопроводительной документации

Принципиальная схема

Сопроводительная инструкция по монтажу и обслуживанию.

Паспорт

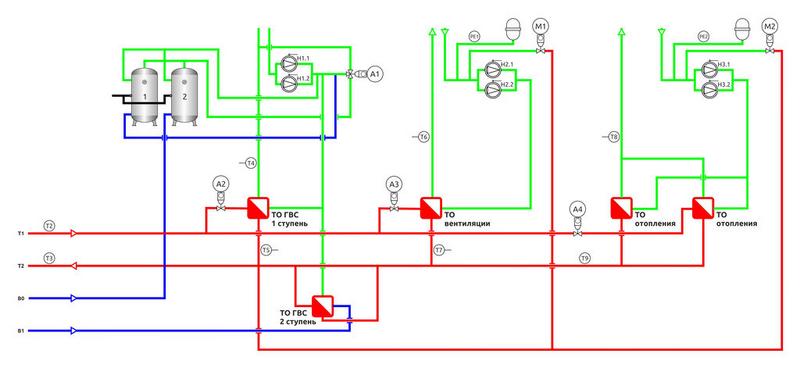

Функционал

1 Регулирование температуры теплообменника ГВС 1 ступени

2 Регулирование температуры теплообменника ГВС 2 ступени

3 Регулирование температуры теплообменника  вентиляции

4 Регулирование  температуры теплообменника отопление 1

5 Регулирование  температуры теплообменника отопление 2

6 Погодозависимый алгоритм

7 Контроль температуры возвратного теплоносителя в городскую сеть. С фиксацией на графике.

8 Насосные группы с резервированием и поддержанием давления за счет использования частотных преобразователей на циркуляционных насосах

9 Контроль и автоматическая подпитка с алгоритмом распознавания утечки.

10 Подогрев ГВС в летнем режиме электрическими бойлерами.

11 контроль дополнительных параметров температуры, протока, давления.

12 обратная связь с ответственными узлами регулирования
