Разберем, что такое щиты управления вентиляцией с электрическим нагревом, их назначение. Рассмотрим примеры различных комплектаций оборудования и алгоритмы их работы.
Щит управления вентиляцией (ЩУВ) – это электротехническое устройство, предназначенное для обеспечения автоматизации и контроля за работой агрегатов приточной вентиляционной системы. В состав оборудования входят элементы управления и контроля, что обеспечивает эффективное снабжение помещения подогретым до заданной температуры воздухом и экономию электроэнергии.
Системы вентиляции с электронагревателем отличаются тем, что в их состав входят ТЭНы, предназначенные для предварительного нагрева подаваемого в помещение воздуха. Нагреватель может быть выполнен в виде корпусного оборудования или в виде электрокалорифера, установленного непосредственно в канале воздуховода.
Обратите внимание, что независимо от конструкции, мощность ТЭНа подбирается из расчета скорости потока воздуха, который необходимо подогреть. Как правило, это не ниже 1,5 м-с. Распространенная градация электрических калориферов по мощности 3 кВт. 4,5 кВт. 6 кВт. 12 кВт. 15 кВт. 30 кВт. 45 кВт.
Для подсчета температуры воздуха, которую калорифер обеспечивает в конкретных условиях, существует формула:
Стоит учесть, что для реализации работы ТЭНа в 45 кВт требуется серьезное электротехническое оборудование. Например, для защиты нагревателя потребуется трехфазный автомат, рассчитанный на ток не ниже 50 А, с защитными характеристиками B или C, контактор коммутирующей сети не ниже 65 А.
Регулирование мощности электрического калорифера
Выделяют два основных метода регулирования работы ЩУВ с электронагревателем: он-офф и ШИМ (широтно-импульсная модуляция), где используются твердотельные реле или устройства на их основе.
В представленном ниже видеоматериале приведен конкретный пример сравнения двух способов управления.
Он-офф регулирование
Он-офф регулирование идеально подходит для производственных помещений с высокими потолками и предприятий, не предъявляющих жестких требований к климату. Это простая и надежная система, которая обеспечивает базовое управление температурой.
ШИМ является более сложной системой регулирования с возможностью точной настройки конкретных температурных значений. Рассмотрим три варианта исполнения широтно-импульсной модуляции:

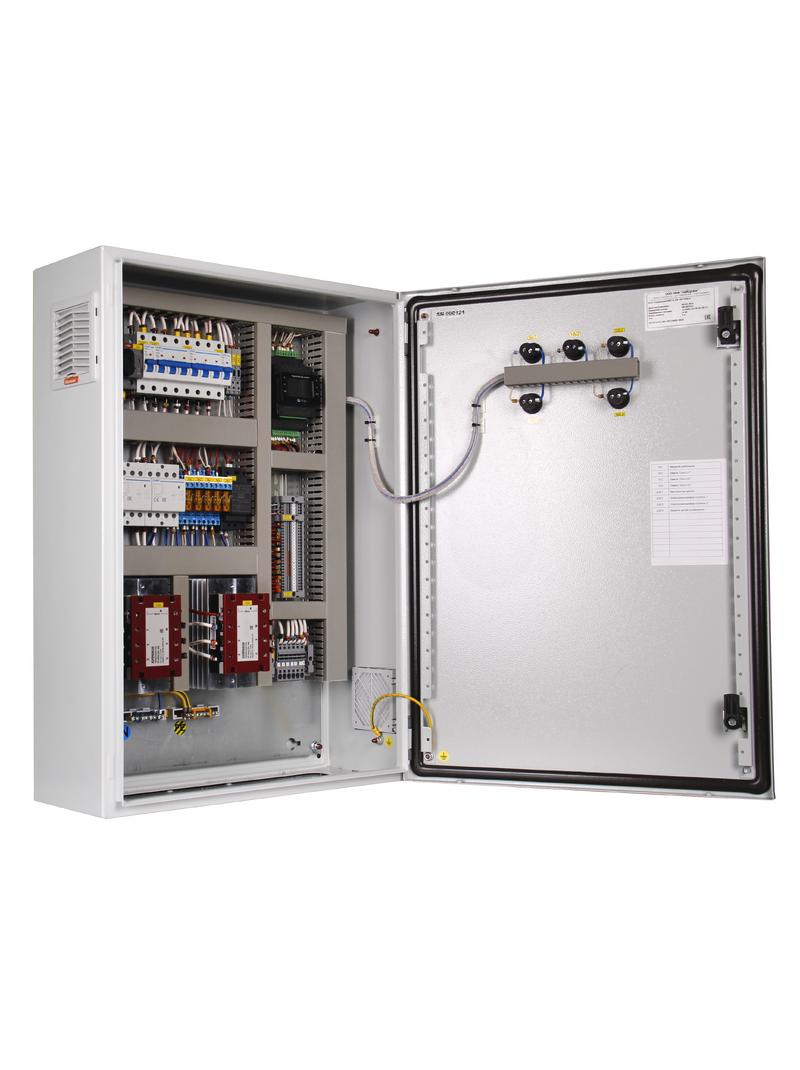

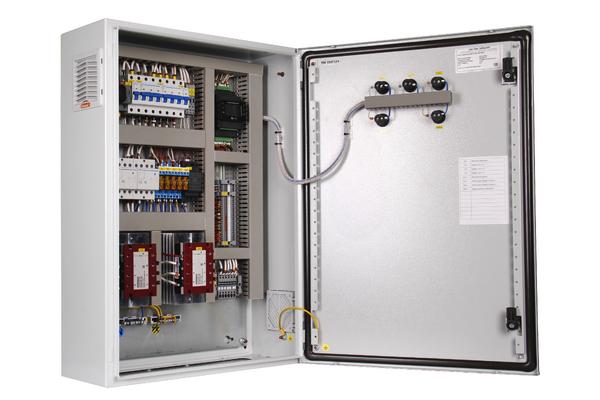

С твердотельным реле в щите. Здесь головной ПЛК содержит все необходимые настройки ШИМ. В результате щит имеет увеличенные размеры из-за необходимости размещения твердотельного реле. Однако, подобная конструкция обеспечивает простоту обслуживания и диагностики, так как все ключевые узлы и настройки доступны непосредственно в ЩУВ
Возможна организация управлением несколькими ступенями с применением твердотельного реле на каждую из ступеней, что обеспечит максимальную надежность. Так же существуют варианты с несколькими ступенями и одним твердотельным реле, менее надежные, но и менее громоздкие по габаритам корпуса.
- С твердотельным реле в промежуточном устройстве. Реле установлено между щитом и электрокалорифером. Головной ПЛК выдает линейный сигнал 0-10В или ШИМ-сигнал. Важно отметить, что при использовании реле на выходе с ПЛК ШИМ превращается в более простую он-офф версию и для выхода ШИМ требуется транзисторный ключ. В целом техническое решение имеет место быть на объектах, где ограничено пространство для монтажа крупного ШУВ.
- С твердотельным реле в калорифере. Похож на второй вариант, но охлаждение реле происходит за счет воздуха в вентиляционном канале, в отличие от использования вентилятора внутри шкафа, как это реализовано в первом случае. Из минусов трудности с обслуживанием и диагностикой узла твердотельного реле расположенного в секции электрического калорифера. Цена секции обогревателя.
Каждый из этих вариантов имеет свои преимущества и недостатки, которые нужно учитывать при выборе подходящего метода регулирования для конкретного применения. Наша статья направлена на предоставление обзора этих методов, чтобы помочь вам сделать информированный выбор.
Почему нужно заказывать ЩУВ от ПКФ ЗАЙЦЕФФ
Поскольку мы является непосредственным производителем щитов управления вентиляцией, сотрудничество с нами имеет следующие преимущества:
- Любой вариант, из обсуждавшихся выше, неоднократно реализован нашей компанией. Есть опыт пуско-наладочных работ и опыт многолетней эксплуатации аналогичного оборудования.
- Опыт. Инженеры и сборщики имеют опыт работы над проектами различной сложности: от организации климатической системы в частных домах, до производственных предприятий.
- Производство полного цикла. Все процессы, включая разработку конструкторской документации, сборку, программирование, отладку, ПНР, проходят на площадках одного предприятия штатными сотрудниками компании.
