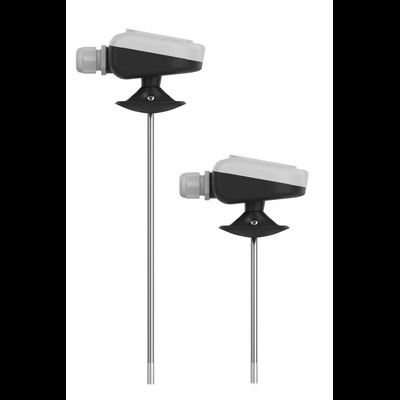

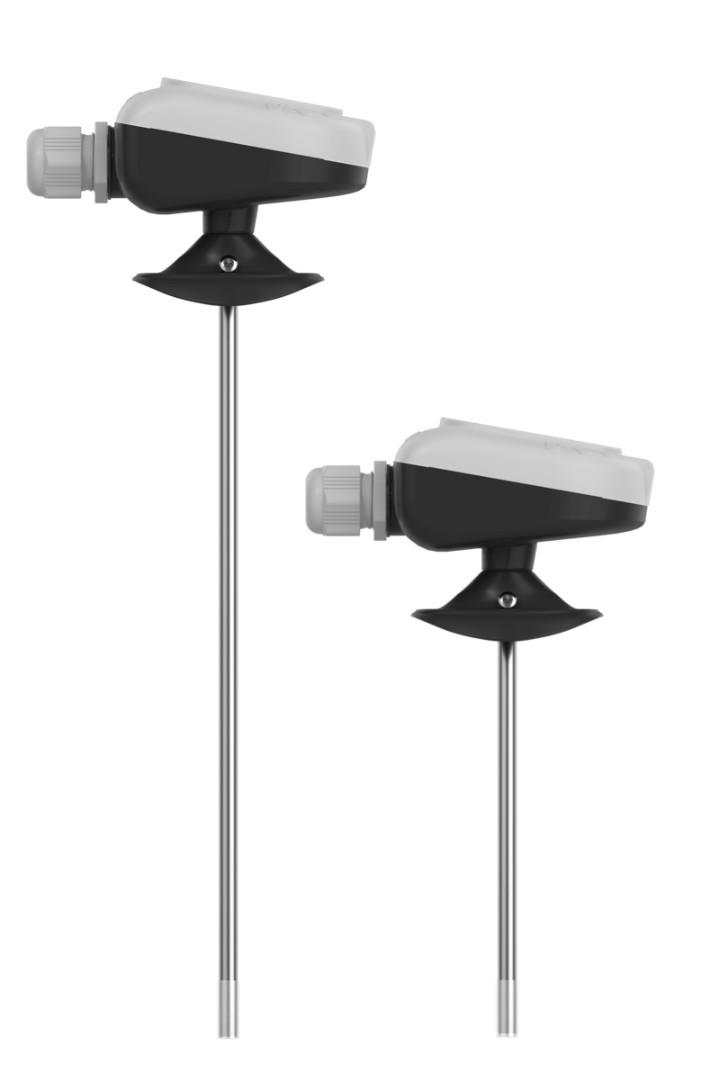

TS-K200 PRO NTC10k (3950) Канальный (погружной) датчик температуры 200 мм.

TS-K200 PRO NTC10K (3950) Канальный датчик температуры для вентустановок и воздуховодов с длиной 200 мм. используется для контроля температуры в системах ОВК.

Отличительной особенностью датчиков температуры для вентиляции серии PRO являются:

- качественный корпус из ABS-пластика с крышкой на резьбовом соединении,

- съемный клеммный блок, облегчающий присоединение кабеля,

- дополнительное уплотнение корпуса и крышки, обеспечивающее защиту от влаги,

- индивидуальная проверка ОТК каждого датчика,

- упаковка в индивидуальные БОПП-пакеты с маркировкой.

УСТАНОВКА: Монтаж и крепление канального датчика температуры серии PRO осуществляется с помощью монтажного фланца MF-6, входящего в комплект поставки. С помощью стопорного винта регулируется глубина погружения датчика температуры в воздуховод системы вентиляции. Глубина установки подбирается в зависимости от глубины канала и длины измерительной трубки канального датчика температуры.

МОНТАЖ: в воздуховоде системы вентиляции сверлится отверстие диаметром 7-8 мм; устанавливается фланец MF-6 таким образом, чтобы отверстие в воздуховоде и отверстие в центре фланца совпадали; монтажный фланец крепится саморезами к корпусу ВУ или воздуховоду; датчик температуры опускается в отверстие, регулируется по глубине погружения и фиксируется винтом в боковой части монтажного фланца. Место установки рекомендуется изолировать монтажным скотчем и термоизоляцией.

РЕКОМЕНДАЦИИ: Для установки датчика температуры выбирают прямой участок воздуховода. Рекомендуемое расстояние от фланца воздуховода до оси датчика 1,2 м. Обычно чувствительный элемент датчика размещают в центре воздуховода. Рекомендуемая глубина погружения датчика от 40% до 60% от глубины воздуховода. Подключение канального датчика температуры осуществляется по двухпроводной схеме. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2.
