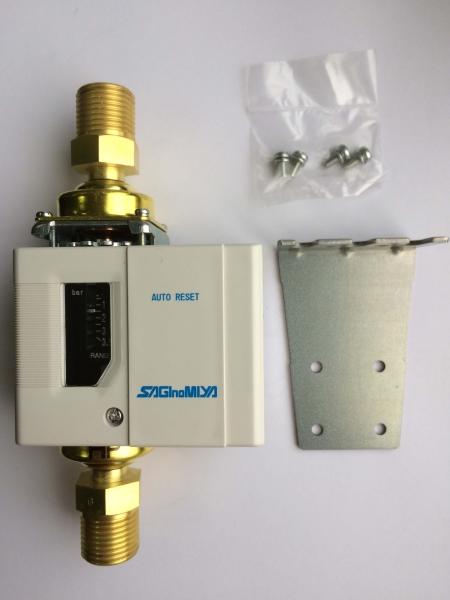

YNS-106 Реле перепада давления (0,25 до 3,5 бар)

Код товара: YNS-C106XM08Q002

Производитель: Saginomia

Код товара: YNS-C106XM08Q002

Производитель: Saginomia

Цена: 17 400 ₽

Добавить к сравнению Убрать из сравнения Сравнить 0

Уточнить наличие, срок поставки

Реле дифференциального давления YNS предназначено для контроля и защиты агрегатов, работающих в водяной среде. Наиболее часто, подобные изделия применяются для недопущения работы насосов всухую.

Принцип действия реле состоит в сравнении двух давлений, подаваемых с двух импульсных трубок. В зависимости от настроенной величины в диапазоне от 0,25 до 3,5 бар устройство переключает перекидной контакт. Значение дифференциала (зона возврата) фиксировано 0,25 бар.

Техническая документация

270.26 КБ

Описание

Аксессуары

ОСНОВНЫЕ
Производитель	Saginomia
Страна производитель	Япония
Присоединение	G1/2
Тип выхода	Реле
Контролируемая среда	Масло, вода, Жидкость
Материал корпуса	Пластик
Степень защиты IP	20
Минимальная температура рабочей среды	-20.0 (град.)
Максимальная температура рабочей среды	120.0 (град.)
Минимальная температура окружающей среды	-20.0 (град.)
Максимальная температура окружающей среды	70.0 (град.)
Вес	0.57 (кг)
Срок службы	10.0 (лет)
Гарантийный срок	12 (мес)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Минимальное рабочее напряжение	220.0 (В)
Максимальное рабочее напряжение	440.0 (В)
Максимальный ток коммутации	12.0 (А)
Тип давления	Дифференциальное
Максимальное рабочее давление	15 бар
Максимально допустимое давление	16,5 бар
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина	80.0 (мм)
Высота	142.0 (мм)
Ширина	50.0 (мм)
ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ
Дифференциал	0,25 (+-0,15) бар
Электрическое соединение	кабельный ввод
Диапазон настройки уставки перепада давления	от 0,25 до 3,5 бар
Контактная система	Однополюсной перекидной контакт (срабатывание на увеличение перепада давления)
Наработка на отказ	не менее 50 000 электрических переключений при максимально допустимой нагрузке
Присоединение к процессу	G1/2
