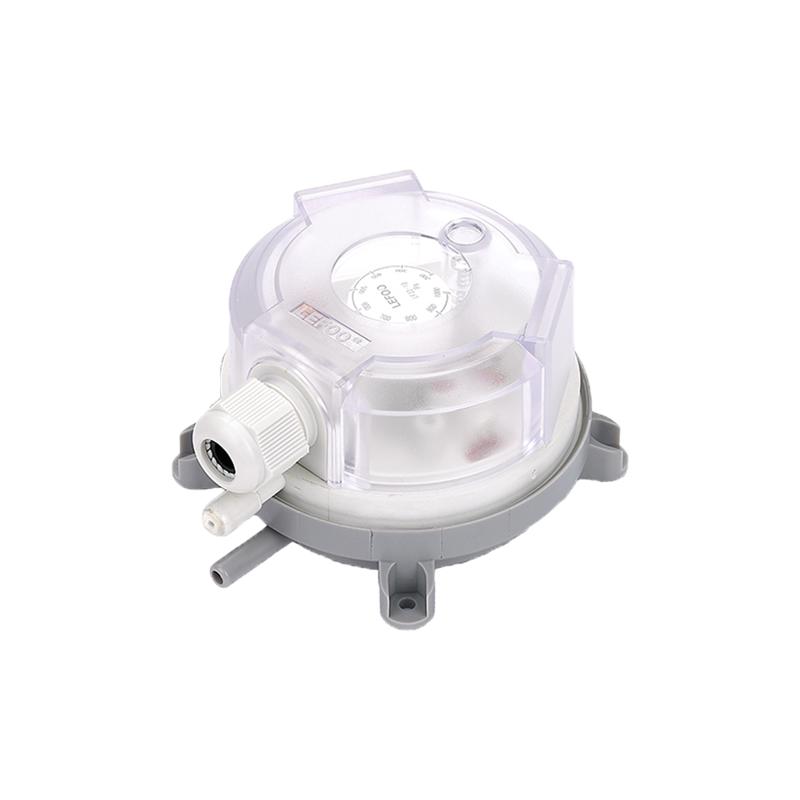

LF32-05 Датчик дифференциального давления 50-500Па

LF32-05 Датчик перепада давления 50-500 Па это серия простых и надежных механических реле перепада давления с ручной настройкой порога срабатывания в диапазоне от 50 до 500  Па. Реле перепада предназначено для работы в вентиляционных установках: контроля засорения фильтра, контроля работы вентилятора, контроля пониженного давления в канале вентиляционной системы.

LF32-05 Датчик перепада давления 50-500 Па это серия простых и надежных механических реле перепада давления с ручной настройкой порога срабатывания в диапазоне от 50 до 500  Па. Реле перепада предназначено для работы в вентиляционных установках: контроля засорения фильтра, контроля работы вентилятора, контроля пониженного давления в канале вентиляционной системы.

Принцип работы реле перепада давления LF32 основан на измерении давления воздуха «до» и «после» контролируемого устройства (вентилятора, фильтра, рекуператора) с помощью силиконовой мембраны встроенной в пластиковый корпус. Если перепад давления превысил заданное значение, то мембрана оказывает давление на шток, который воздействует на контактную группу и замыкает цепь, сигнализируя о состоянии, работе или неисправности.

Монтаж датчика перепада давления LF32 осуществляется в непосредственной близости от контролируемого элемента вентиляционной системы. Реле перепада давления устанавливается горизонтально (типовая установка) или вертикально (при этом необходимо компенсировать величину уставки на 20 Па) на воздуховоде с использованием монтажных креплений.

Конструктивно реле перепада давления LF32 выполнено в пластиковом корпусе со штуцерами для подключения диаметром 6 мм. В комплект поставки входит силиконовая трубка длиной 1,5 м, монтажные фланцы (адаптеры) для врезки в канал вентиляционной системы и обжимные клеммы.  Фланцы устанавливаются до и после контролируемого элемента вентиляционной установки (фильтра, вентилятора, рекуператора) и соединяются с реле перепада давления с помощью трубок.
